· 紧凑型，外径45mm 通孔直径为20mm（适用于<=20mm）的标准系列整体式精密导电滑环。*注意：如需<20mm的内孔，可通过加内衬轴套解决。 · 采用先进的贵金属簇刷式多点接触，在极低的摩擦力下保证接触可靠。 · 标准化产品，有库存 · 镀金环+合金刷（镀金） · 支持信号，功率混合传输 · 可基于标准型号定制电路数和电流电压
机械技术指标
| 参数 | 数值 | 参数 | 数值 |
| 工作寿命 | 1亿转 | 接触材料 | 贵金属 |
| 额定转速 | 1~1800RPM | 壳体材料 | 工程塑料 |
| 工作温度 | -30℃~80℃ | 转动扭矩 | 0.1N.m；+0.03N.m/6路 |
| 工作湿度 | 0~85% RH | 防护等级 | IP51 |
电气技术指标
| 参数 | 功率 | 信号 | 参数 | 功率 | 信号 |
| 额定电压 | 0~240VAC/VDC | 0~440VAC/VDC | 导线长度 | 标准长度300mm（可据要求调整） | 标准长度300mm（可据要求调整） |
| 绝缘电阻 | ≥500MΩ/500VDC | ≥1000MΩ/500VDC | 绝缘强度 | 500VAC@50Hz，60s | 500VAC@50Hz，60s |
| 导线规格 | AWG22镀锡铁氟龙 | AWG22#镀锡铁氟龙 | 动态电阻变化值 | <0.03Ω | <0.03Ω |

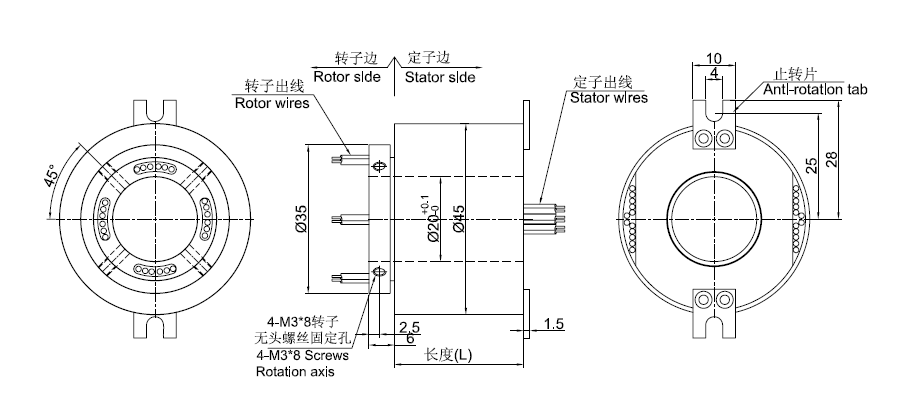

标准图纸
